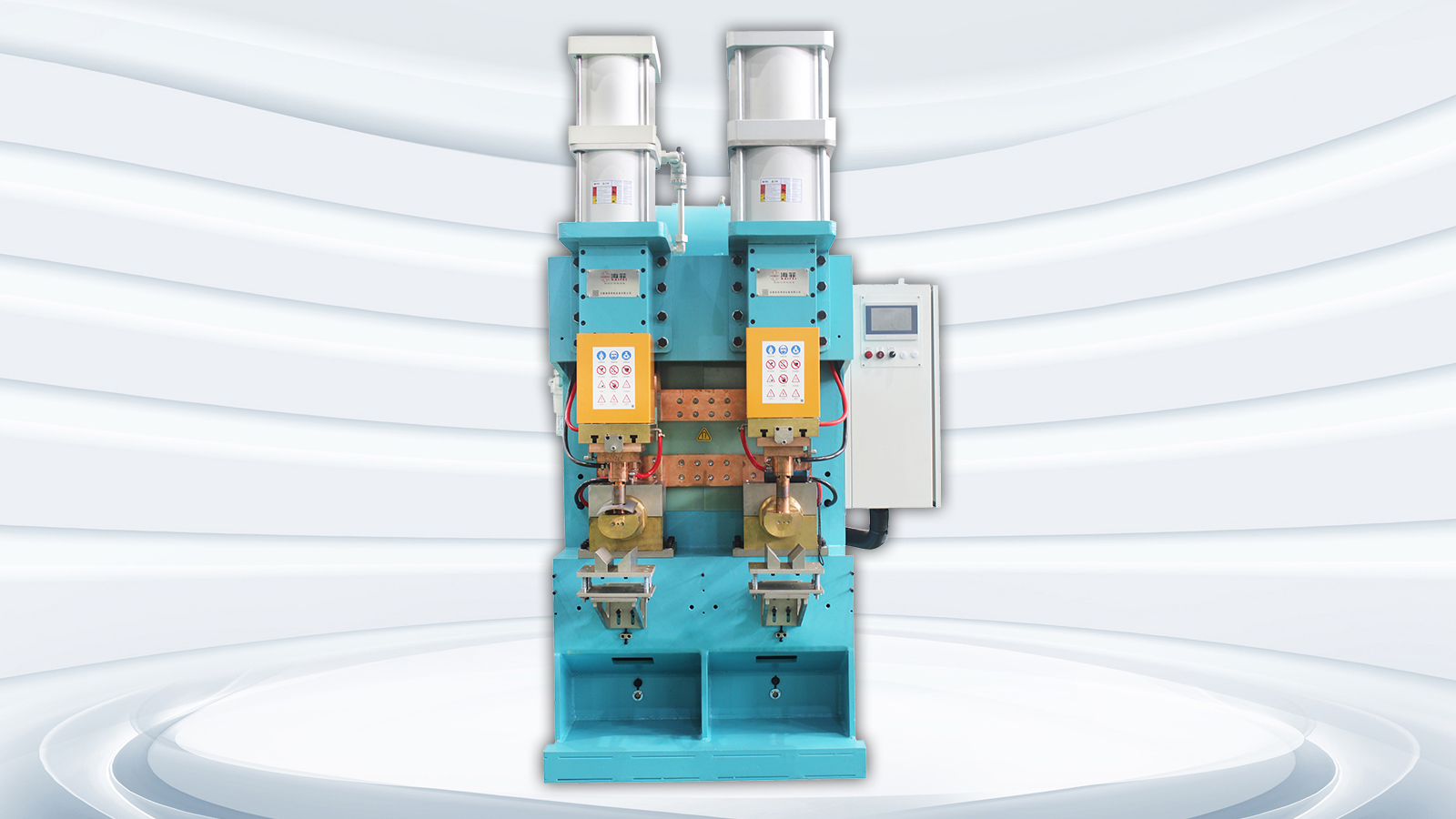

Dvostruka-Mašina za zavarivanje sa projekcijom kondenzatora sa glavom

U proizvodnji novih energetskih vozila i-teških mašina, kvalitet spajanja komponenti šasije igra ključnu ulogu u cjelokupnoj sigurnosti vozila i dugotrajnoj-trajnosti. Kako se zahtjevi industrije za efikasnošću i konzistentnošću zavarivanja i dalje povećavaju, tradicionalne metode zavarivanja s jednom{3}}glavom postepeno su pokazale ograničenja, posebno u primjenama zavarivanja s dvostrukom -navrtkom gdje ograničenja produktivnosti postaju sve očiglednija.

Za rješavanje ovih izazova, Wuxi Haifei Intelligent Equipment Co., Ltd. je razvio aprilagođeno rješenje za aparat za zavarivanje projekcije pražnjenja kondenzatora s dvostrukom-glavom maticomza vodećeg proizvođača komponenti šasije električnih vozila. Projekat se fokusirao na poboljšanje efikasnosti proizvodnje, stabilizaciju kvaliteta zavara i omogućavanje pune sljedivosti podataka o zavarivanju. Kroz sistematsku validaciju procesa i optimizaciju strukture, rešenje je postiglo sinhronizovano pozicioniranje i istovremeno zavarivanje dvostrukih navrtki, značajno poboljšavajući ukupne proizvodne performanse proizvodne linije korisnika.

Ovaj članak predstavlja sveobuhvatan pregled projekta, koji pokriva pozadinu korisnika, tehničke izazove, dizajn rješenja i rezultate implementacije. Pruža praktične uvide koji mogu poslužiti kao vrijedna referenca za proizvođače koji ocjenjuju opremu za zavarivanje kondenzatora s dvostrukom-glavnom maticom.

1. Pozadina industrije i karakteristike proizvoda

Kupac uključen u ovaj projekat je proizvođač specijalizovan za kritične strukturne komponente za sisteme šasija električnih vozila. Njihovi primarni proizvodi uključuju poprečne nosače, kontrolne poluge i podokvire-komponente koje nose značajna strukturna opterećenja i stoga zahtijevaju izuzetno pouzdane performanse zavarivanja.

Vođena brzim rastom tržišta električnih vozila, potražnja kupaca za proizvodnjom se stalno povećava. Kompanija trenutno posluje sa godišnjim proizvodnim kapacitetom od približno500.000 kompleta strukturnih komponenti šasije, sa planovima za dalje proširenje.

U ovim proizvodnim uslovima, postojeća oprema za zavarivanje postepeno je postala nedovoljna da izdrži potrebna vremena ciklusa. Konkretno, proces zavarivanja s dvostrukom navrtkom predstavljao je operativne izazove. Tradicionalno zavarivanje sa jednom-glavom zahtijevalo je dvije uzastopne operacije zavarivanja po radnom komadu, što povećava vrijeme rukovanja i otežava održavanje dosljednog kvaliteta zavara.

2. Ključna ograničenja postojeće metode proizvodnje

Tokom početne faze evaluacije lokacije, inženjerski tim je izvršio detaljnu procjenu proizvodne linije kupca. Identificirano je nekoliko operativnih ograničenja, od kojih su sva postala izraženija pod velikim{1}}uslovima proizvodnje.

• Nedovoljna efikasnost zavarivanja stvara uska grla u proizvodnji

Kupčev postojeći proizvodni proces oslanjao se na zavarivače sa projekcijom pražnjenja kondenzatora s jednom-glavom za završetak zavarivanja s dvostrukom-navrtkom. Svaka matica zahtijeva neovisni ciklus zavarivanja, što rezultira ukupnim trajanjem ciklusa koji se obično kreće između 9 i 11 sekundi po radnom komadu.

Kako se obim proizvodnje povećavao, jednostavno dodavanje dodatne opreme nije bilo održivo rješenje. Dodatne mašine povećale su kapitalna ulaganja, zauzele više prostora i zahtevale više operatera, što je na kraju povećalo operativne troškove bez proporcionalnog poboljšanja protoka.

Kada su vremena ciklusa zavarivanja postala neusklađena sa procesima uzvodno i nizvodno, vrijeme čekanja se povećalo, smanjujući ukupnu efikasnost proizvodne linije.

• Nedosljedan kvalitet zavarivanja koji dovodi do potencijalnih rizika

Operacije sekvencijalnog zavarivanja inherentno uvode varijabilnost zbog vremenskih kašnjenja između zavara i kumulativnih odstupanja pozicioniranja. Dodatno, trošenje elektroda i odstupanje parametara dodatno su doprinijeli nedosljednostima zavarivanja.

Tipične brige o kvaliteti uključuju:

1. Varijacije u veličini zrna za zavarivanje
2. Povremena nepotpuna fuzija
3. Kolaps projekcije tokom zavarivanja
4. Deformacija navoja koja utiče na tačnost montaže

S obzirom na to da su komponente šasije strukturalni sigurnosni dijelovi, svaka nedosljednost zavara predstavlja potencijalnu zabrinutost za pouzdanost, zbog čega je uniformnost zavara kritičan zahtjev.

• Visoko trošenje elektroda i često održavanje

U uslovima visokog{0}}proizvodnog ciklusa, trošenje elektroda se brzo dešavalo. Često oblaganje i zamjena elektroda povećalo je vrijeme zastoja i smanjilo ukupnu iskorištenost stroja.

Pored gubitka produktivnosti, troškovi potrošnje elektroda su nastavili rasti, stavljajući pritisak na napore za kontrolu troškova.

• Složen rad i velika zavisnost od kvalifikovanih operatera

Postojeća oprema zahtijevala je višestruka ručna podešavanja prilikom prebacivanja između različitih veličina matica. Ovaj proces se u velikoj mjeri oslanjao na iskustvo operatera i uveo varijabilnost u proizvodni proces.

Obično su potrebni novi operaterijednu do dve nedelje treningaprije nego što se postigne prihvatljiv nivo stručnosti, stvarajući operativne izazove u okruženjima sa fluktuacijom radne snage.

• Nedostatak sljedivosti podataka o zavarivanju

Moderna proizvodnja automobila zahtijeva sveobuhvatnu sljedivost proizvodnje za svaki zavareni spoj. Međutim, postojećoj opremi nedostajala je mogućnost prikupljanja i skladištenja podataka o zavarivanju, što je otežavalo ispunjavanje zahtjeva za kvalitetnu dokumentaciju i reviziju.

Nakon identificiranja operativnih izazova, tim kupaca i inženjera zajednički su uspostavili niz tehničkih ciljeva koji pokrivaju produktivnost, kvalitet, pouzdanost i dugoročne-troškove poslovanja.

1. Postizanje pravog sinhronog zavarivanja sa dvostrukom-glavom

Kupac je zahtijevao istovremeno pozicioniranje i zavarivanje dvije matice u jednom ciklusu. Cilj je bio smanjiti ukupno vrijeme ciklusa zavarivanja po radnom komadu namanje od 5 sekundi, što predstavlja poboljšanje efikasnosti za više od60%u poređenju sa postojećim procesom.

Dodatno, oprema je potrebna za održavanje visoke operativne stabilnosti kako bi se podržao radni model u kojemjedan operater je mogao da upravlja sa dve do tri mašine istovremeno, čime se smanjuju zahtjevi za radnom snagom.

2.Osiguravanje stabilne kvalitete zavarivanja

Uspostavljeni su strogi standardi kvaliteta kako bi se eliminisali tipični defekti zavarivanja. Kupac je naglasio da rješenje mora spriječiti:

• Nepotpuni zavari
• Kolaps projekcije
• Oštećenje navoja
• Varijacije u formiranju zrna vara

Ovi zahtjevi se smatraju osnovnim kriterijima kvalitete u zavarivanju strukturnih komponenti.

3.Smanjenje učestalosti održavanja i poboljšanje pouzdanosti

Kupac je tražio poboljšanja u izdržljivosti elektrodnog sistema kako bi se produžio vijek trajanja elektroda i smanjio vrijeme zastoja u održavanju. Osim toga, oprema potrebna za podršku daljinskih dijagnostičkih mogućnosti kako bi se omogućilo brzo rješavanje problema i minimizirali neplanirani prekidi proizvodnje.

4. Pojednostavljivanje rada i podrška proizvodnji više{1}}veličina

S obzirom na raznolikost specifikacija proizvoda, oprema je bila potrebna da podržava više veličina matica u rasponu odM8 do M12, istovremeno omogućavajući brzo pozivanje parametara kroz unaprijed postavljene programe.

Mogućnost brze promjene učvršćenja također je bila neophodna kako bi se smanjilo vrijeme promjene i održala fleksibilnost proizvodnje.

5. Omogućavanje pune sljedivosti procesa zavarivanja

Kupac je zahtijevao-praćenje i snimanje kritičnih parametara zavarivanja u stvarnom vremenu, uključujući:

• Energija zavarivanja
• Vrijeme pražnjenja
• Preciznost pozicioniranja

Sve prikupljene podatke trebalo je pohraniti i učiniti dostupnim u svrhu sljedivosti i upravljanja kvalitetom.

Prateći definiciju projektnih zahtjeva, inženjerski tim je razvio strukturirano rješenje zasnovano na tehnologiji zavarivanja kondenzatorskim pražnjenjem i validiranim performansama kroz više eksperimentalnih faza.

1. Faza validacije procesa: Uspostavljanje stabilnih parametara zavarivanja

Prije nego što je počela proizvodnja opreme, provedeno je opsežno testiranje validacije procesa. Procijenjene su različite kombinacije parametara kako bi se odredili optimalni uvjeti zavarivanja za materijalne i strukturne zahtjeve kupca.

Ključni parametri testa su uključeni:

• Opseg napona punjenja
• Optimizacija vremena pražnjenja
• Kalibracija sile elektrode
• Više{0}}probanja zavarivanja matica

Ponovljenim ispitivanjem i metalurškom procjenom zrna vara, uspostavljen je stabilan parametarski prozor. Ova faza validacije značajno je smanjila rizike puštanja u rad i skratila ukupni vremenski okvir projekta.

2.Projekt konstrukcije opreme: razvoj sinhronog sistema s dvostrukom-glavom

Nakon završetka validacije procesa, inženjerski tim je razvio namjensku strukturu za zavarivanje s dvostrukom-glavom koja je sposobna za sinkroniziran rad.

Sistem je uključivao sinhronizovanu kontrolu sile i simultane mehanizme pražnjenja energije, obezbeđujući da su oba zavara formirana pod identičnim uslovima.

U poređenju sa sistemima sekvencijalnog zavarivanja, ovaj dizajn je minimizirao ponavljajuće kretanje i smanjio odstupanje pozicioniranja, što je rezultiralo značajno poboljšanom konzistentnošću zavara.

3. Razvoj sistema učvršćenja: Modularni kompozitni dizajn učvršćenja

Uzimajući u obzir složenu geometriju komponenti šasije, modularni kompozitni sistem učvršćenja je dizajniran da prilagodi višestruke orijentacije zavarivanja i konfiguracije proizvoda.

Sistem fiksiranja je obezbedio:

• Kompatibilnost sa horizontalnim i vertikalnim položajima zavarivanja
• Mogućnost preciznog pozicioniranja
• Modularna arhitektura brze{0}}promjene

U praktičnom radu, vrijeme promjene uređaja je kontrolirano unutar8 minuta, uvelike poboljšavajući fleksibilnost proizvodnje.

Nakon proizvodnje i integracije sistema, kupac je sproveo sveobuhvatan test prihvatanja kako bi potvrdio performanse u uslovima proizvodnje.

1. Rezultati testa kontinuiranog rada

Tokom aTest neprekidnog rada 24 sata, oprema je pokazala stabilne i pouzdane performanse po svim kriterijumima evaluacije.

Ključni indikatori učinka uključuju:

Ovi rezultati su potvrdili sposobnost sistema da održi stabilne performanse u-proizvodnim okruženjima velikog obima.

2.In-Instalacija na lokaciji i pokretanje proizvodnje

Nakon isporuke, inženjerski tim je završio instalaciju i puštanje u rad na lokaciji kupca. Sproveden je strukturirani program obuke koji pokriva operativne procedure, upravljanje parametrima i rutinsko održavanje.

Po završetku obuke, oprema je u potpunosti integrisana u proizvodnu liniju i zvanično puštena u radtri dana.

3. Povratne informacije kupaca i operativna evaluacija

Nakon perioda stabilnog rada, korisnik je izvršio interni pregled učinka i prijavio značajna poboljšanja u nekoliko oblasti.

Značajni rezultati uključuju:

• Značajno povećanje efikasnosti proizvodnje
• Poboljšana konzistentnost kvaliteta zavarivanja
• Pojednostavljen rad mašine
• Smanjeno opterećenje održavanja

Ova poboljšanja ne samo da su poboljšala dnevne proizvodne performanse, već su i ojačala sposobnost kupaca da poveća proizvodni kapacitet u budućnosti.

Na osnovu iskustva stečenog ovim projektom, može se identificirati nekoliko kritičnih kriterija odabira za proizvođače koji planiraju investirati u sisteme za zavarivanje s dvostrukom{0}}navrtkom.

1. Provjera mogućnosti pravog sinhronog zavarivanja

Kada procjenjuju opcije opreme, proizvođači bi trebali potvrditi da li sistem podržava pravo sinhrono zavarivanje umjesto naizmjeničnog rada s dvije{0}}glave. Prava sinhronizacija direktno utiče na konzistentnost i produktivnost zavara.

2.Dostupnost dokazane sposobnosti validacije procesa

Pouzdani dobavljači opreme obično održavaju strukturirane procedure validacije koje mogu identificirati stabilne parametre zavarivanja prije isporuke opreme. Ova mogućnost značajno smanjuje vrijeme puštanja u rad i povećava stope uspješnosti projekta.

3.Podrška za sljedivost podataka i sistemsku integraciju

Kako proizvodnja postaje sve više digitalizirana, oprema za zavarivanje mora funkcionirati kao dio povezanog proizvodnog ekosistema. Sistemi sposobni za-prikupljanje podataka u stvarnom vremenu i integraciju MES-a pružaju dugoročne-prednosti u upravljanju kvalitetom i operativnoj transparentnosti.

U modernim proizvodnim okruženjima, standardizirana oprema sama po sebi često nije dovoljna da zadovolji zahtjeve složenih primjena strukturalnog zavarivanja. Kroz prilagođeni inženjerski dizajn i sistematsku optimizaciju procesa, proizvođači mogu značajno poboljšati i efikasnost proizvodnje i konzistentnost zavarivanja.

Uspješna implementacija ovog projekta to pokazujeSistemi zavarivanja projekcije pražnjenja kondenzatora s dvostrukom navrtkom ne samo da rješavaju tradicionalna ograničenja produktivnosti već i uspostavljaju pouzdaniji, efikasniji i sljediviji proces zavarivanja. Za proizvođače koji planiraju nadogradnju opreme ili nove proizvodne linije, ova studija slučaja pruža smislene tehničke i operativne uvide koji mogu podržati informirano-donošenje odluka.
